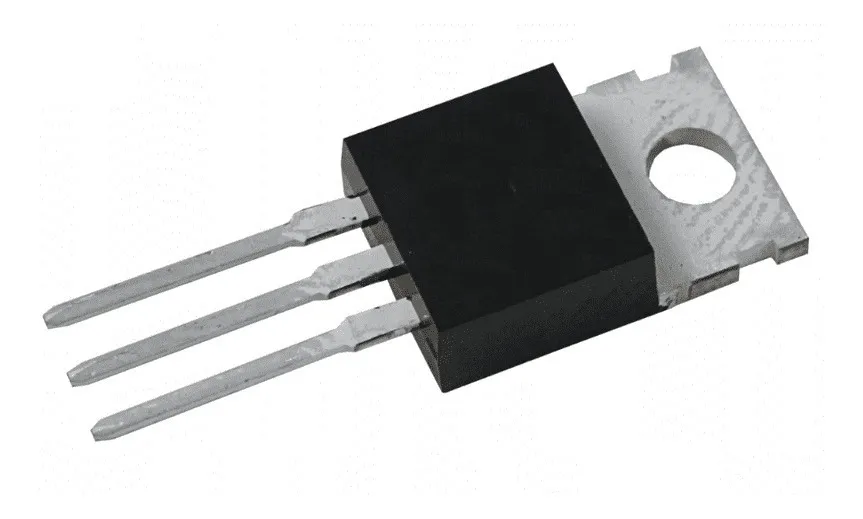

Transistor Triac BT136

$10,00
El BT136 es un componente versátil y económico, ideal para aplicaciones de control de baja a media potencia en CA. Funciona como un interruptor electrónico bidireccional, permitiendo el flujo de corriente en ambos sentidos una vez que recibe un pulso de activación en su compuerta. Se apaga automáticamente cuando la corriente que lo atraviesa cae por debajo de un nivel mínimo conocido como corriente de mantenimiento.

Especificaciones técnicas:
  • Tipo de componente: Triac de compuerta sensible de cuatro cuadrantes.
  • Encapsulado: TO-220 (montaje de orificio pasante).
  • Voltaje de bloqueo repetitivo: 600 V.
  • Corriente RMS en estado: 4 A.
  • Corriente de pico no repetitivo: 25 A (para un ciclo).
  • Corriente de disparo de compuerta: Típicamente 5 a 25 mA, según la variante.
  • Voltaje de disparo de compuerta: 1,3 a 1,5 V.
  • Corriente de mantenimiento: 10 a 15 mA.
  • Potencia disipada total: 5 W.
  • Rango de temperatura de operación: -40°C a +125°C.
Disposición de pines (pinout):
  • Pin 1: Terminal Principal 1.
  • Pin 2: Terminal Principal 2.
  • Pin 3: Compuerta (Gate).
  • Pestaña metálica: Conectada internamente al Terminal Principal 2.
